樓宇自動化系統結構復雜，子系統眾多，其設計也是十分繁瑣的。但是縱觀整個系統的設計程序，大致可以分為以下四步來進行：

第一步，一旦設計方案被確立則電控點也應該及時確定。由于樓宇自動化系統會涉及的范疇十分廣泛，為此其涉及到的設備工種同樣也會比較多，所以在進行設計的時候，要認真考慮與相關聯工種的相互配合并且及時的掌握其要求和控制點，為確定好監控點打下堅實的基礎。但值得注意的是，必須要對制定監控點的監控技術進行相應的核定，只有監控技術在具有可行性的前提下才能依照各控制對象設備結構以及所控制的內容繼而進行原理圖的繪制。

第二步，繪制監控表。在繪制監控表時，需要以每個控制設備未來會實現的目的以及控制功能為依據進行繪制。

第三步，設計平面圖。首先，將各個控制設備工種平面圖作為依據，并以此來劃分控制分站監控點。其次再將各個控制設備的要求以及相關的內容作為依據從而選擇合適的執行機構和傳感器以及分站。但在劃分控制分站監控點的過程中必須要引起注意，其監控點不宜過于飽和需預留超過10%的余地。最后，確定系統軟、硬件的組態，從而繪制出建筑設備系統的自動化平面圖。

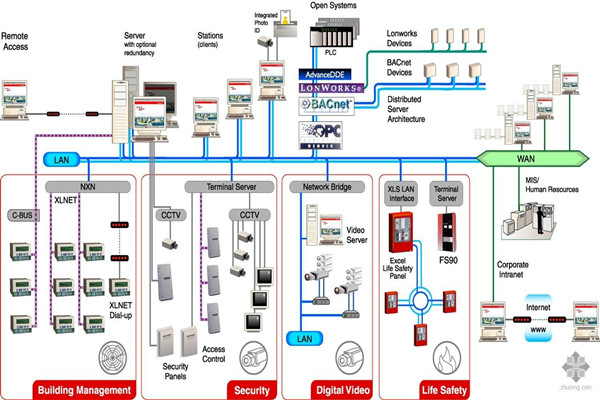

第四步，設計系統圖。待樓宇自動化系統被確認好之后，方可對自動化系統圖進行繪制，并把每個樓宇自動化設備的控制系統進行組合，從而形成一個網絡，最后在布置監控中心。

以上內容便是三水智能化工程有限公司為大家介紹的樓宇自動化系統的四步設計程序，大家可以簡單了解一下，在進行系統設計時可以作為參考。
