在智能樓宇控制系統的建設中，信息設施建設是整個項目的重要組成部分，同時是基礎項目之一。那樓宇控制系統的信息設施如何搭建完備呢？三水智能化在這里就樓宇控制系統信息設施的基本組成結構為大家分享一下。

1.計算機網絡系統

計算機網絡系統是智能樓宇控制系統的最核心系統。由于智能樓宇的辦公系統保密要求不高，故在設置計算機網絡系統時設置通信網、設備網，未設置單獨的內部網絡，只通過軟件系統使內網、外網分離。計算機網絡系統采用雙核雙鏈路系統，確保系統可靠、安全、先進。信息網絡主干交換速率按不低于10Gb/s設計，系統滿足升級、擴展的要求。若是中、小型單體樓宇建筑，核心部分可按單核單鏈路系統設置，其主干交換速率可按不低于1000Mb/s設計。

2.有線電視系統

智能樓宇對有線電視的需求不高，而且由于一些智能樓宇布置的可變性，目前設計時只把干線預留至弱電小間，按每4個展位預留1個電視點預留相關干線，有需要時可沿電纜溝另行布線。在會議室、休息區等場所，依據房間家具布置，設置若干有線電視終端插座。智能樓宇控制系統還考慮衛星電視接收系統，在屋頂設置衛星電視系統機房，以及雙電源電源箱、接地端子箱及相關避雷措施。

3.公共廣播系統

廣播系統按數字系統設計，包括背景音樂、業務廣播、緊急廣播及消防廣播。消防廣播具有優先權。廣播機房與消防控制中心合并設置于－1F。依據平面功能設置不同的廣播回路，如辦公區、會議區等。室外也預留相關回路，并在計算功放容量時按1.3倍設計的容量預留。智能樓宇內設置若干監聽器，環境噪聲大于60dB場所設置的揚聲器最遠點的播放聲壓級應比背景噪聲高15dB。廣播揚聲器首選設置于結構柱上。在結構柱距過大，無法滿足揚聲器敷設間距要求的場所，在頂棚上設置號角，以滿足規范要求。辦公會議場所按吸頂?shù)姆绞桨惭b揚聲器。

4.室內移動通信覆蓋系統

室內移動通信覆蓋系統由運營商負責，只在各配電小間中預留相關電源回路及設備的安裝條件。由于一些智能樓宇層高較高，系統預留的敷線橋架需從上一層的電纜溝內下翻敷設。

5.信息引導及發布系統

信息引導及發布系統由控制主機、播放器、前端顯示屏及相關軟件等組成。系統的運行平臺即為綜合布線系統平臺。

設置多媒體查詢終端，在大廳、電梯廳等處，結合裝修設置LED顯示大屏或液晶顯示屏等，且需與強電系統配合，各查詢終端、顯示屏等處均需要預留電源。信息點一般采用固定設置，但在展廳主入口處，因整體空間較大，采用無線方式設置信息點。

6.電梯五方通話系統

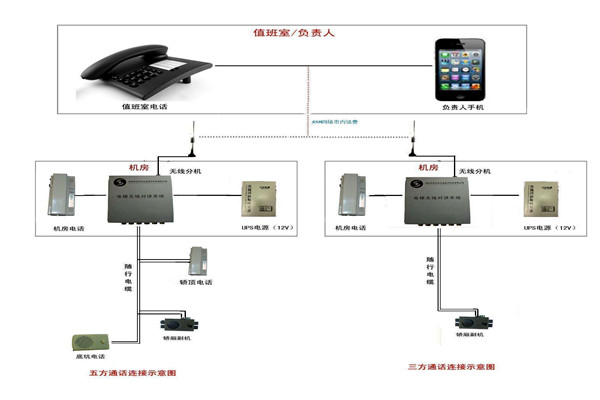

電梯五方通話是指電梯轎廂、轎廂頂、電梯底坑、電梯機房及安防中心之間的對講。智能化系統由值班主機、對講分機及相關線路組成。電梯轎廂、轎廂頂、電梯底坑、電梯機房的對講線路由電梯配套控制柜引出，再由控制柜引通信線至安防中心的值班主機。另外，布線時應注意與土建部分施工單位的施工界面進行劃分。

7.智能會議系統

會議系統設置的完備直接影響會議質量，在設計時需引起重視。樓宇內的大會議室、報告廳設置以下子系統:中央控制子系統、發言子系統、多媒體投影顯示子系統、監控報警子系統、網絡接入子系統、視像跟蹤子系統、遠程視頻會議子系統。其他會議室只設置發言子系統及多媒體投影顯示子系統。

智能樓宇控制系統的會議系統在設計前一定要與業主溝通，了解業主的實際需求，并結合會議室的大小、重要性，合理地設置智能會議系統。

總之，以上7大系統是智能樓宇控制系統信息設施建設的基本組成部分，大家在進行樓宇控制系統的相關設計時可以參考一下。
